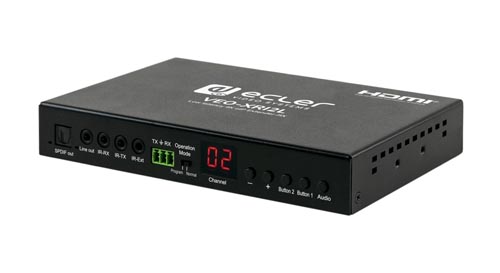

VEO-XRI2L は、低遅延の 4K HDMI over IP 延長システムのレシーバーです。光ファイバー接続を併用することで、4K信号を最大2Kmまで延長できます。リアルタイム用途やKVMのように低遅延が求められるアプリケーションに適したソリューションです。
LED表示付きの直感的なユーザーパネルにより、PCを接続しなくてもストリームチャンネルをすぐに選択できます。PoEまたは付属外部電源による給電に対応し、Webブラウザーインターフェース、PCツール、サードパーティー制御プロトコルによる詳細設定・高度制御も可能です。
品番型番：CVEOXRI2L
製品名：VEO-XR12L
最大 8x8 のビデオウォール構成に対応
4K UHD HDMI over IP / Fiber 延長
ポイントツーポイント、ポイントツーマルチポイント、マルチポイントツーマルチポイント構成に対応
KVM向け USB 2.0 over IP 延長
Cat.5e/6 ケーブル1本で最大120m伝送
シングルモード光ファイバーで最大60Km延長
最大 4K@60Hz YUV 4:2:0 入力、4K@30Hz 出力に対応
HDCP 2.2 / 1.4 準拠
双方向ワイドバンドIR（38kHz〜56kHz）パススルー
RS-232 パススルーおよび Telnet 制御に対応
IRリモコン / フロントパネルで Group ID チャンネル選択可能、LED表示付き
Dolby True HD、DTS-HD Master Audio 対応
3D映像フォーマット対応
SPDIF 5.1 および L/R アナログステレオの埋め込み・分離に対応
Gigabit IGMP対応LANネットワークで簡単設置
PoE または付属外部電源で給電可能
4K UHD HDMI over IP / Fiber 延長
ポイントツーポイント、ポイントツーマルチポイント、マルチポイントツーマルチポイント構成に対応
KVM向け USB 2.0 over IP 延長
Cat.5e/6 ケーブル1本で最大120m伝送
シングルモード光ファイバーで最大60Km延長
最大 4K@60Hz YUV 4:2:0 入力、4K@30Hz 出力に対応
HDCP 2.2 / 1.4 準拠
双方向ワイドバンドIR（38kHz〜56kHz）パススルー
RS-232 パススルーおよび Telnet 制御に対応
IRリモコン / フロントパネルで Group ID チャンネル選択可能、LED表示付き
Dolby True HD、DTS-HD Master Audio 対応
3D映像フォーマット対応
SPDIF 5.1 および L/R アナログステレオの埋め込み・分離に対応
Gigabit IGMP対応LANネットワークで簡単設置
PoE または付属外部電源で給電可能
映像性能
| ビデオ入力コネクター | 光ファイバー SFP レセプタクル、USB A 2.0、3ピン Euroblock RS-232、3.5mm ミニジャック |
|---|---|
| ビデオ出力コネクター | HDMI® Type A メス、USB A 2.0、3ピン Euroblock RS-232、3.5mm ミニジャック |
| ビデオ入力解像度 | 3840x2160@30Hz、3840x2160@60Hz（4:2:0、3840x2160@30Hzへ変換）、1080P / 1080i / 720P / 576P / 576i / 480P / 480i |
| ビデオ出力解像度 | 3840x2160@30Hz、3840x2160@60Hz（4:2:0、3840x2160@30Hzへ変換）、1080P / 1080i / 720P / 576P / 576i / 480P / 480i |
| 伝送遅延 | ネットワーク条件により通常 1〜3 フレーム |
| HDCP | 1.4 / 2.2 準拠 |
| 映像合成機能 | 最大 8x8 ビデオウォール |
| スケーリング機能 | あり |
| HDMI®距離 | Ecler VEO ケーブル使用時、最大10m |
音声性能
| オーディオ出力コネクター | 3.5mm ステレオミニジャック、S/PDIF Toslink |
|---|---|
| オーディオフォーマット | LPCM 2.0、Dolby True HD、DTS-HD Master Audio |
| サンプルレート | 最大192KHz |
| ビット深度 | 最大24bit |
デバイスコントロール
| コントロールコネクター | RJ-45、3.5mm ミニジャック |
|---|---|
| コントロールプロトコル | Web、Telnet、IR |
| コントロールボタン | Reset、Normal/Program 切替、Group ID 増減、Function ボタン x2、Audio 選択ボタン |
| EDID管理 | ソフトウェア |
| ステータスインジケーター | S/PDIF状態、アナログ音声状態、Group ID LED表示、光接続状態、電源LED |
パススルーコントロール
| パススルーコネクター | USB Type A、3ピン Euroblock、3.5mm ミニジャック |
|---|---|
| パススループロトコル | USB、RS-232、IR |
ネットワーク
| ネットワークコネクター | LED表示付き RJ-45、および SFP レセプタクル |
|---|---|
| ネットワーク要件 | IGMP および Jumbo Frames 対応 |
| 平均ストリーミングビットレート | 1ストリームあたり最大 300Mbps |
| 伝送距離 | CATxのポイントツーポイント構成で最大120m、標準Ethernet機器接続時は最大100m、シングルモード光で最大60Km、マルチモード光で最大2Km |
電気的仕様
| 電源 | PoE、または AC 100V〜240V 50-60Hz / 出力 DC 5V-1A |
|---|---|
| DC電源コネクター | DC 5V コネクター |
| 消費電力 | 最大3W |
物理的仕様
| 動作温度 | 最低 0°C（32°F）／ 最高 50°C（122°F） |
|---|---|
| 動作湿度 | 20〜90% RH、結露なし |
| 設置オプション | デスクトップ、VEO-RACK19（予定） |
| 付属品 | IRリモコン、IR TXケーブル、IR RXケーブル x2、Phoenix コネクター、ネジ x4、着脱式マウントタブ x2、5VDC電源アダプター |
| 寸法 | 170 x 26 x 109 mm（W x H x D） |
| 重量 | 0.470 kg |
| 梱包寸法 | 320 x 80 x 170 mm（W x H x D） |
| 梱包重量 | 1.0 kg |
| 筐体素材 | 金属 |
| カラー | ブラック |
