VEO-MXH48T は、4K/UHD 60Hz 4:4:4 映像解像度をサポートする 8×8 HDBaseT / HDMI マトリクスです。8 系統のアナログ音声入力と 16 系統のアナログ・デジタル音声デエンベッド出力を備え、EDID 管理、LCD ディスプレイ、内蔵 WebGUI による直感的な設定・操作を実現します。HDBaseT 出力は 4K/UHD を最大 40 m、フル HD を最大 70 m まで伝送でき、HDBaseT 対応レシーバーへの PoC 給電も可能です。映像ダウンスケーラーと独立したオーディオマトリクスも内蔵し、前面パネルボタン・WebGUI・RS-232・TCP/IP・IR など多様な制御方法に対応。最大 8 つのプリセットを保存・呼び出しでき、4K/UHD ソースとディスプレイ間のスマートな映像・音声ルーティングが求められるプロフェッショナル用途に最適なソリューションです。HDCP 2.2 / 1.4 準拠。
品番型番：CVEOMXH48T
製品名：VEO-MXH48T
8 × HDMI 入力を 8 × HDBaseT 出力と 8 × HDMI 出力へ独立してルーティング可能
先進の HDBaseT テクノロジーによる単一 CAT ケーブルでの映像・音声分配
HDMI 最大 4K@60Hz、4:4:4、8bit 対応。HDR（4K@60Hz 4:2:0 10bit）にも対応
4K@60Hz 4:4:4 8bit 映像を最大 40 m、フル HD を最大 70 m まで延長
4K@60Hz 4:4:4 映像を Full HD@60Hz または 4K60Hz 4:2:0 へ独立ダウンスケーリング
独立したオーディオマトリクス搭載
Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X などの音声フォーマット対応
Euroblock によるアナログ音声入出力と S/PDIF 同軸によるデジタル音声抽出（ステレオ / サラウンド）
前面パネル・LCD ディスプレイ、IR リモコン、RS-232、IP 制御、WebGUI によるコントロール
高度な EDID 管理、CEC、ARC 対応
HDCP 2.2 準拠
AC 100〜240 V、50〜60 Hz 電源（EU / US / UK / AUS プラグ付属）
VEO-XRT44 HDBaseT レシーバーと互換
先進の HDBaseT テクノロジーによる単一 CAT ケーブルでの映像・音声分配
HDMI 最大 4K@60Hz、4:4:4、8bit 対応。HDR（4K@60Hz 4:2:0 10bit）にも対応
4K@60Hz 4:4:4 8bit 映像を最大 40 m、フル HD を最大 70 m まで延長
4K@60Hz 4:4:4 映像を Full HD@60Hz または 4K60Hz 4:2:0 へ独立ダウンスケーリング
独立したオーディオマトリクス搭載
Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X などの音声フォーマット対応
Euroblock によるアナログ音声入出力と S/PDIF 同軸によるデジタル音声抽出（ステレオ / サラウンド）
前面パネル・LCD ディスプレイ、IR リモコン、RS-232、IP 制御、WebGUI によるコントロール
高度な EDID 管理、CEC、ARC 対応
HDCP 2.2 準拠
AC 100〜240 V、50〜60 Hz 電源（EU / US / UK / AUS プラグ付属）
VEO-XRT44 HDBaseT レシーバーと互換
| 映像性能 | |
|---|---|
| 映像入力コネクター | HDMI® Type A メス × 8（18 Gbps） |
| 映像出力コネクター（HDMI） | HDMI® Type A メス × 8（18 Gbps） |
| 映像出力コネクター（HDBaseT） | RJ-45 × 8（HDBaseT） |
| 対応解像度 | 480i〜4K/UHD（3840×2160）@60Hz YUV 4:4:4 |
| クロマサブサンプリング | 4:4:4、4:2:2 |
| 色深度 | 8〜12bit |
| 色空間 | RGB、YUV |
| HDR | HDR10（4K@60Hz 4:2:0 10bit） |
| HDCP | HDCP 1.4 / 2.2 |
| 帯域幅 | 18 Gbps |
| HDMI ケーブル伝送距離（入力） | 1080P@60Hz: 10 m、4K@30Hz: 5 m、4K@60Hz: 5 m |
| HDMI ケーブル伝送距離（出力） | 1080P@60Hz: 15 m、4K@30Hz: 10 m、4K@60Hz: 3 m |
| HDBaseT 伝送距離 | 4K/UHD: 最大 40 m、フル HD: 最大 70 m（CAT ケーブル 1 本） |
| ダウンスケーリング | 4K@60Hz 4:4:4 → Full HD@60Hz / 4K@60Hz 4:2:0（独立設定可能） |
| 音声性能 | |
| 音声入力コネクター | 3ピン アンバランス Euroblock × 8（ステレオ） |
| 音声出力コネクター（アナログ） | 3ピン アンバランス Euroblock × 8（ステレオ） |
| 音声出力コネクター（デジタル） | S/PDIF 同軸 × 8（ステレオ / サラウンド） |
| 対応音声フォーマット | PCM 2.0、Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X |
| サンプリングレート | 最大 192 kHz |
| ビット深度 | 16bit |
| 周波数特性 | 20 Hz〜20 kHz（±3 dB） |
| 音声エンベッド / デエンベッド | 両対応 |
| デバイスコントロール | |
| コントロールコネクター | RJ-45、Euroblock（RS-232） |
| コントロールプロトコル | Web GUI、Telnet、RS-232、IR、TCP/IP |

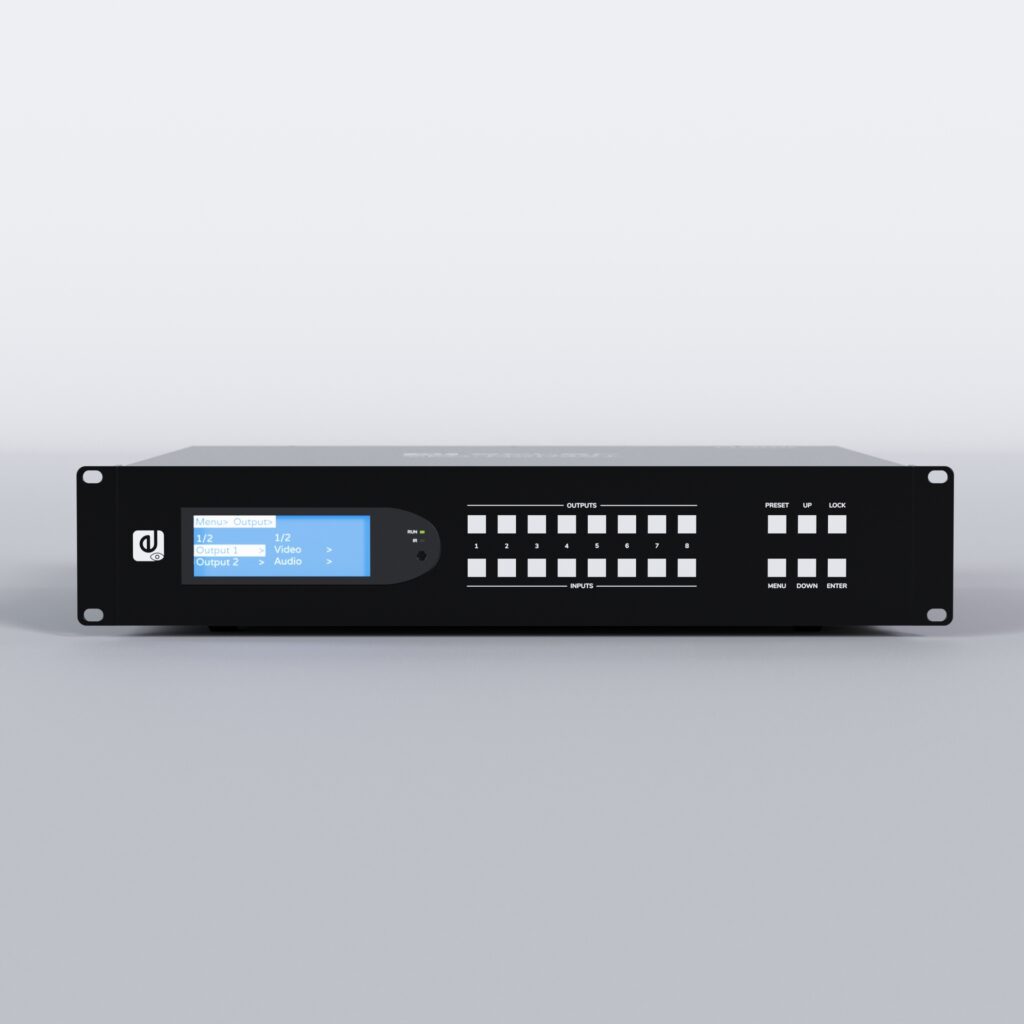

| フロントパネル | LCD ディスプレイ、電源ボタン、入出力選択ボタン、プリセット、ナビゲーションキー |
| プリセット数 | 最大 8 プリセット |
| EDID 管理 | 高度な EDID 管理対応 |
| その他 | CEC、ARC 対応、PoC（HDBaseT レシーバーへ給電） |
| 電気的特性 | |
| 電源供給 | 内蔵 AC-DC 電源モジュール × 2（24 V × 2.4 A） |
| AC 電源入力 | AC 90〜264 V、47〜63 Hz（EU / US / UK / AUS プラグ付属） |
| 最大消費電力 | 最大 216 W |
| 物理的特性 | |
| 外形寸法（W × H × D） | 482.6 × 88 × 394 mm（19 × 3.46 × 15.51 in） |
| 本体重量 | 8.3 kg（18.30 lb） |
| シャーシ素材 / カラー | メタル / ブラック |
| ラックユニット | 2U |
| 取付方式 | 2U ラックマウント（ラックイヤー付属）またはデスクトップ |
