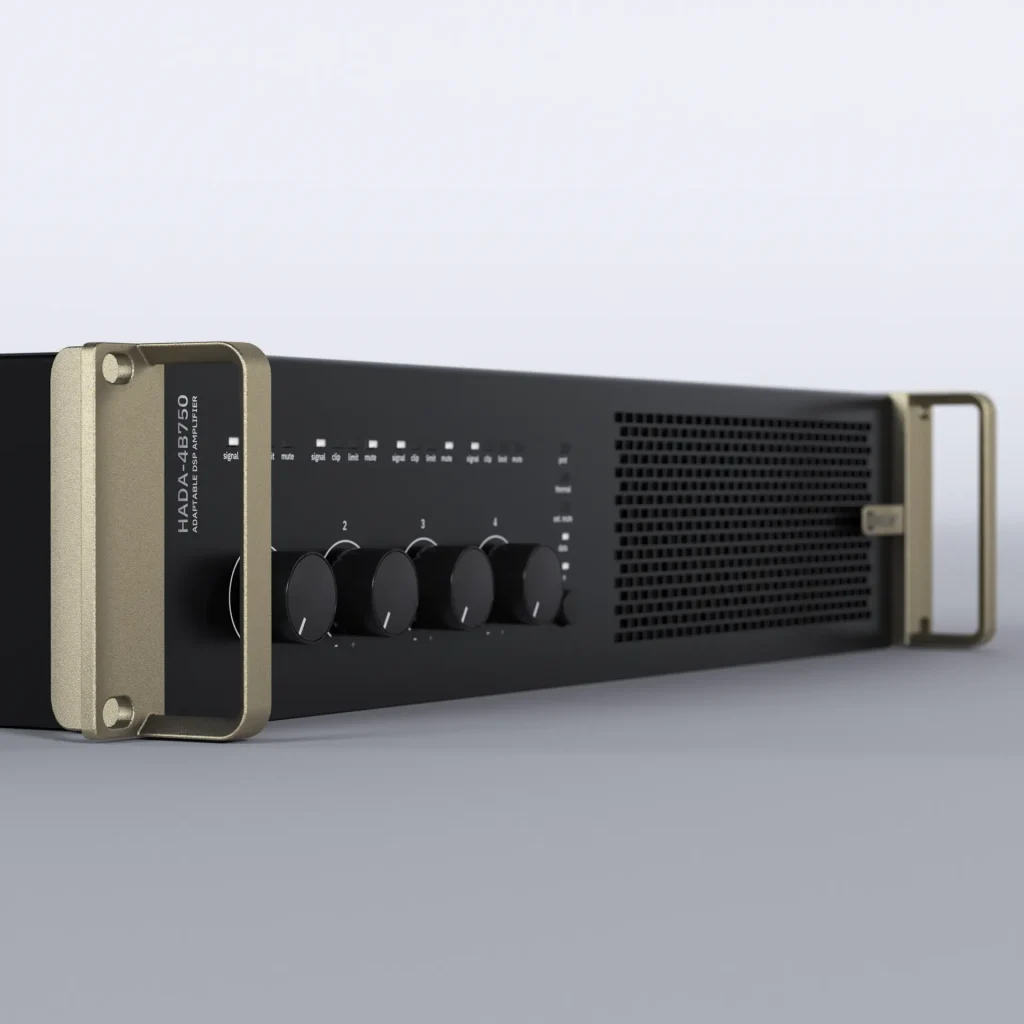

HADA-4B750は、ロー・インピーダンス／ハイ・インピーダンス負荷に対応する、4×750Wのデジタルパワーアンプです。
内蔵DSPはDSP Managerソフトウェアから設定でき、パラメトリックEQ、マルチバンド・コンプレッサー、リミッター、ディレイなどにより、入力／出力信号を自在にチューニングできます。各設定はプリセットとして保存可能です。
ソフトウェア操作に加え、入力レベルはフロントパネルのポテンショメータ、背面GPIを用いたリモートコントロール、またはサードパーティ製制御システムからのTCP/IP制御で調整できます。
また、HADAシリーズの全アンプは、効率的なサーマル保護、DC保護、過電流保護、HF保護を備え、あらゆる設備環境で高い信頼性を確保します。
品番型番：HADA-4B750
商品名：DSP内蔵4Chパワーアンプ
価格（税抜き）：オープンプライス
4×750W出力（4Ω）
ブリッジモード時：2×1500W（HiZ 100V/70V）
Euroblock端子のアナログ入力×4
リモートボリューム用GPI×4
外部ミュート×1
内部マトリクスミキサーおよび信号処理機能
機器設定／制御用「HADA DSP Manager」ソフトウェア
TCP/IPによるサードパーティ制御に対応
ブリッジモード時：2×1500W（HiZ 100V/70V）
Euroblock端子のアナログ入力×4
リモートボリューム用GPI×4
外部ミュート×1
内部マトリクスミキサーおよび信号処理機能
機器設定／制御用「HADA DSP Manager」ソフトウェア
TCP/IPによるサードパーティ制御に対応
| チャンネル | |
|---|---|
| 出力チャンネル数 | 4 |
| 出力接続方式 | 2ピン Euroblock |
| 出力構成 | Lo-Z / Hi-Z、70V / 100V（ブリッジモード）、4Ω / 8Ω 出力モードはチャンネルペア単位でソフトウェア選択（HADA DSP Managerで設定） |
| 入力チャンネル数 | アナログ入力 4ch |
| 入力接続方式 | アナログ：IN1–4 3ピン Euroblock、バランス、ピッチ 3.5mm |
| 入力構成 | デジタルマトリクス 4入力 × 4アンプ出力（HADA DSP Managerで設定） |
| 出力（全チャンネル駆動 @1%THD） | |
| 最大出力 @8Ω | 400 W（全チャンネル駆動 @1%THD） |
| 最大出力 @4Ω | 750 W（全チャンネル駆動 @1%THD） |
| 最大出力 @2.7Ω | 600 W（全チャンネル駆動 @1%THD） |
| 最大出力 @2Ω | 450 W（全チャンネル駆動 @1%THD） |
| 最大出力 @4Ω（ブリッジモード） | 1400 W（全チャンネル駆動 @1%THD） |
| 最大出力 @8Ω（ブリッジモード） | 1250 W（全チャンネル駆動 @1%THD） |
| 最大出力 @100V | 1500 W（ブリッジモード）（全チャンネル駆動 @1%THD） |
| 最大出力 @70V | 1500 W（ブリッジモード）（全チャンネル駆動 @1%THD） |
| 信号特性 | |
| 電圧ゲイン | 31〜38 dBV 33.2〜40.2 dBu |
| 入力感度 | -12〜12 dBV -9.8〜14.2 dBu 0.25〜3.98 Vrms（定格出力時） |
| 入力インピーダンス | 21 kΩ（バランス） |
| 最大入力レベル | 22 dBV 24.2 dBu |
| 周波数特性 | 20Hz〜20kHz（-3dB、1W、任意負荷） |
| THD＋ノイズ | < 0.01 0.015（標準） （@1kHz、0.1W〜最大出力） |
| クロストーク | >80 dB（@1kHz） |
| 電気特性 | |
| 電源 | ユニバーサル SMPS（PFC搭載） |
| AC電源要件 | 100〜240 V @ 50〜60Hz（±10%） |
| 力率補正 | >0.96 |
| AC電源コネクター | IEC C14 インレット |
| 消費電力・発熱（230VAC / 4Ω / 全チャンネル駆動） | |
| 1/4出力時 消費電力 | 1220 W（全チャンネル駆動） |
| 消費電力・発熱（230VAC / 4Ω / 全チャンネル駆動） | |
| 1/8出力時 消費電力 | 601 W（全チャンネル駆動） |
| 消費電力（230VAC） | |
| アイドル時 消費電力 | 23 W |
| スタンバイ／スリープ時 消費電力 | 10 W |
| テクノロジー | |
| 増幅方式 | Class D |
| 冷却方式 | ファン強制空冷（前→後のエアフロー、温度連動の連続可変速） |
| 最大ファンノイズ | 46 dB（最大騒音 @1m） |
| DSP | |
| レイテンシー | 500 µs（アナログ入力 → アナログ出力） |
| デジタル処理 | 64 bit |
| 入力処理 | ディレイ、パラメトリックEQ、リミッター、マルチバンドコンプレッサー（HADA DSP Managerで設定） |
| 出力処理 | ディレイ、パラメトリックEQ、リミッター、マルチバンドコンプレッサー（HADA DSP Managerで設定） |
| その他 | プリセット管理、4×4 マトリクスミキサー（HADA DSP Managerで設定） |
| 保護回路 | |
| DC保護 | あり（出力のDC／超低域信号からスピーカーおよび設備を保護） |
| HF保護 | あり（可聴外の強い非音楽的高周波信号からスピーカーを保護） |
| 短絡保護 | あり（過電流／短絡などのストレス事象からアンプを保護：出力低減またはMUTE、保護は自動復帰） |
| 温度保護 | あり（出力段温度が90°Cで出力低減、100°Cでミュート） |
| リモート制御接続 | |
| 電源ON / OFF | 非対応 |
| GPI | 4系統（0〜3.3V）（5ピン Euroblock、背面） |
| 外部MUTE | 対応（ドライコンタクト：2ピン Euroblock、背面、ピッチ 3.5mm） |
| ローカル操作 | |
| アッテネーター | フロントパネルノブ（初期設定：アンプ出力アッテネーター） |
| 出力モード設定 | Lo-Z / Hi-Z、70V / 100V、4Ω / 8Ω 出力モードはチャンネルペア単位でソフトウェア選択 |
| RUN / SLEEP モード | 対応（フロントパネル押しボタン：3秒以上の長押しで動作） |
| 電源 ON / OFF | 対応（背面スイッチ、赤LEDインジケーター） |
| 接続性 | |
| Ethernet | Ethernet Base-Tx 100Mb（CAT5 最大100m、設定は内蔵Webアプリ） |
| プログラミング／制御 | HADA DSP Manager アプリケーション |
| 監視（インジケーター） | |
| 信号検出 | SP LED（白、各チャンネル、トリガー @ -40 dBV） |
| クリッピング | CLIP LED（赤、各チャンネル） |
| 保護 | PROT. LED（赤、本体）＋保護されたチャンネルのMUTE |
| スタンバイ | ON LED（白）＋PROT. LED（赤）（スタンバイモード時） |
| ミュート | MUTE LED（白、各チャンネル） |
| 外部ミュート | Ext. MUTE LED（白、本体） |
| リミット | LIMIT LED（赤、各チャンネル） |
| 温度 | THERMAL LED（赤、本体、温度リミッター） |
| データ | DATA LED（白、本体、DATA時点灯） |
| 電源状態 | ON LED（白、本体、RUN時点灯） |
| デジタルエンジン | |
| プロセッサー | デュアルコア 64bit |
| オーディオコンバーター | |
| サンプリングレート | 96 kHz |
| 分解能 | 24 bit |
| ダイナミックレンジ | 113 dB |
| 物理仕様 | |
| 動作温度 | 最小 0°C（32°F） 最大 40°C（104°F） ※40°Cを超えると性能が低下する場合があります |
| 動作湿度 | 5〜80% RH（結露なきこと） |
| 保管温度 | 最小 -10°C（14°F） 最大 50°C（122°F） |
| 保管湿度 | 5〜85% RH（結露なきこと） |
| 設置方式 | 19インチラック設置／デスクトップ |
| 付属品 | EU電源コード、Euroblock コネクター（入出力）、デスクトップ脚、19インチラック取付金具 |
| オプションアクセサリー | — |
| 外形寸法 | 482.6 × 88 × 281.5 mm / 19 × 3.46 × 11.08 in（W×H×D） |
| 質量 | 6.0 kg / 13.22 lb |
| 梱包寸法 | 495 × 125 × 560 mm / 19.48 × 4.92 × 22.05 in（W×H×D） |
| 梱包重量 | 8.1 kg / 17.85 lb |
